激光直径测量系统
激光直径测量系统
产品详情

激光测径仪是一种基于激光扫描测量原理,对直径、厚度、宽度、面形等进行快速非接触测量的专业设备。

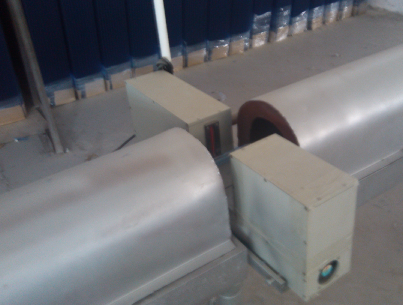

   激光测径仪测量原理:左右箱体内带有高速旋转的HeNe激光发射器和激光接收器,激光发射器发出的激光束通过一组透镜处理变成平行光, 工件只要挡住光束, 在接收器上就有信号产生,通过光电传感器将此信号传到专用计算机处理器上,可读出所测量的直径值, 圆度跳动等参数. 仪器可远距离实时显示玻璃管在线平均直径和偏差、自动反馈控制玻管外径,同时分选好坏管,对提高产品质量、产量,降低人力成本,减少工人劳动强度有重要意义,是玻璃管生产线上理想的直径检测、控制仪器。

仪器性能与特点

1. 测量范围:1~50mm;

3. 仪器分辨率:0.01mm;
4. 测量准确度:±0.01mm;
4. 采样速率:400次/秒;
5. 反馈控制:仪器输出4~20mA(对应0~50HZ,精度0.01HZ)反馈控制吹气量,使玻管外径更加稳定;
6. 偏差值输出:仪器输出与在线偏差±0.8mm成正比的4~20mA信号,可外接长途记录仪;
7. 仪器具有系统误差修正功能;
8. 仪器具有气动翻板(开关信号)和步进电机翻板输出信号,步进翻板速度最高6次/秒。
9. 观察直观:远端双面大屏幕实时显示在线外径或在线偏差值;
                     主机LED数字屏实时显示平均直径;
                     主机液晶屏实时显示偏差记录曲线、各项中文参数或仪器故障提示



   激光扫描测量技术利用激光光源优良的焦点特性,使用快速飞点光扫描测量原理、实现对直径、厚度等几何量的精密测量,其应用系统是实施非接触精密测量和控制的重要技术手段。



n

 此项技术已有效应用于实验室计量检测、钢厂/线材厂以及通光(电)缆生产过程中
对外径、厚度、宽度等的测量与控制,传送带上运送产品合格检验等,具有精度高、速度快
安全可靠的特点,是上述生产领域中重要的测量监控手段。
